連日35℃軽く超える日が続きますが…(;´･ω･)



体調崩さないよう気を付けながら、お仕事頑張る感じです。

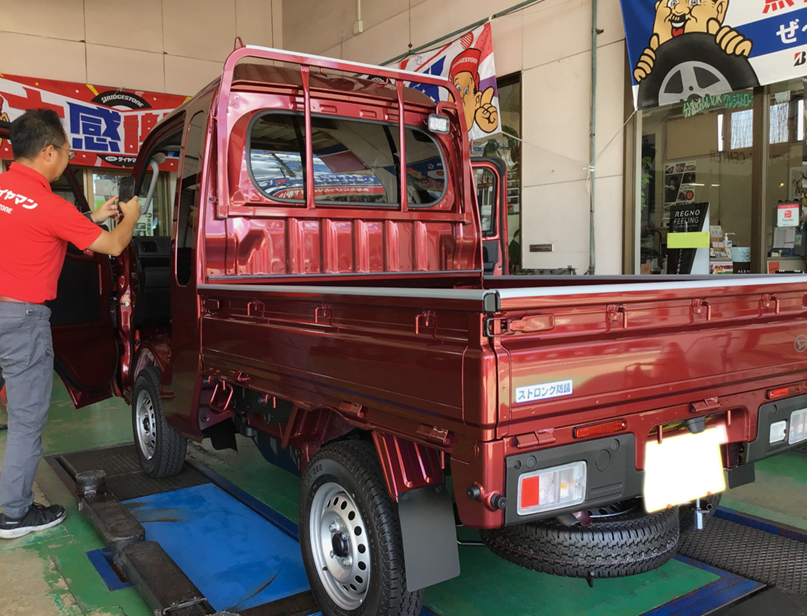

本日は、前回に引き続きハイゼットの作業のご紹介です(●´ω｀●)ノ



残るは、バックカメラ・ドライブレコーダー・ETCの3点です。



















ハイゼットは乗用車と違いまして、バックカメラを取り付けるにあたって



取り付ける環境が中々のアウェイな感じで…(。-`ω-)



通線作業をどうするか？　社内に引き込む場所は何処にしようか？



仕事終わってから何処行こうかなぁ～？wwと色々考えて作業に入って行きます。

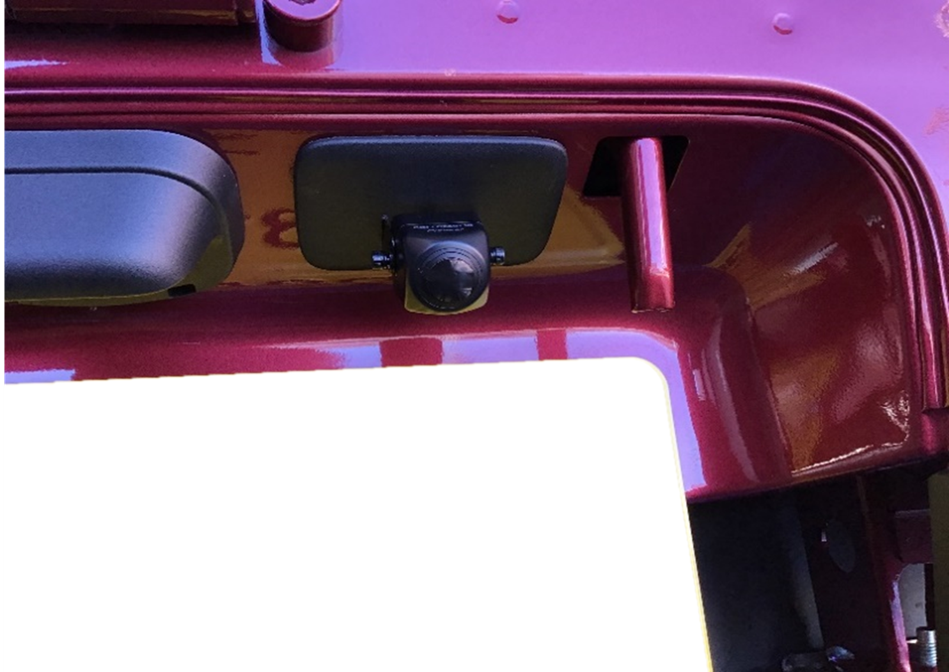

バックカメラのカロッツェリアND-BC300取り付け位置は、



後部ライセンスプレートの上部にあるキャップを使って取り付けします。

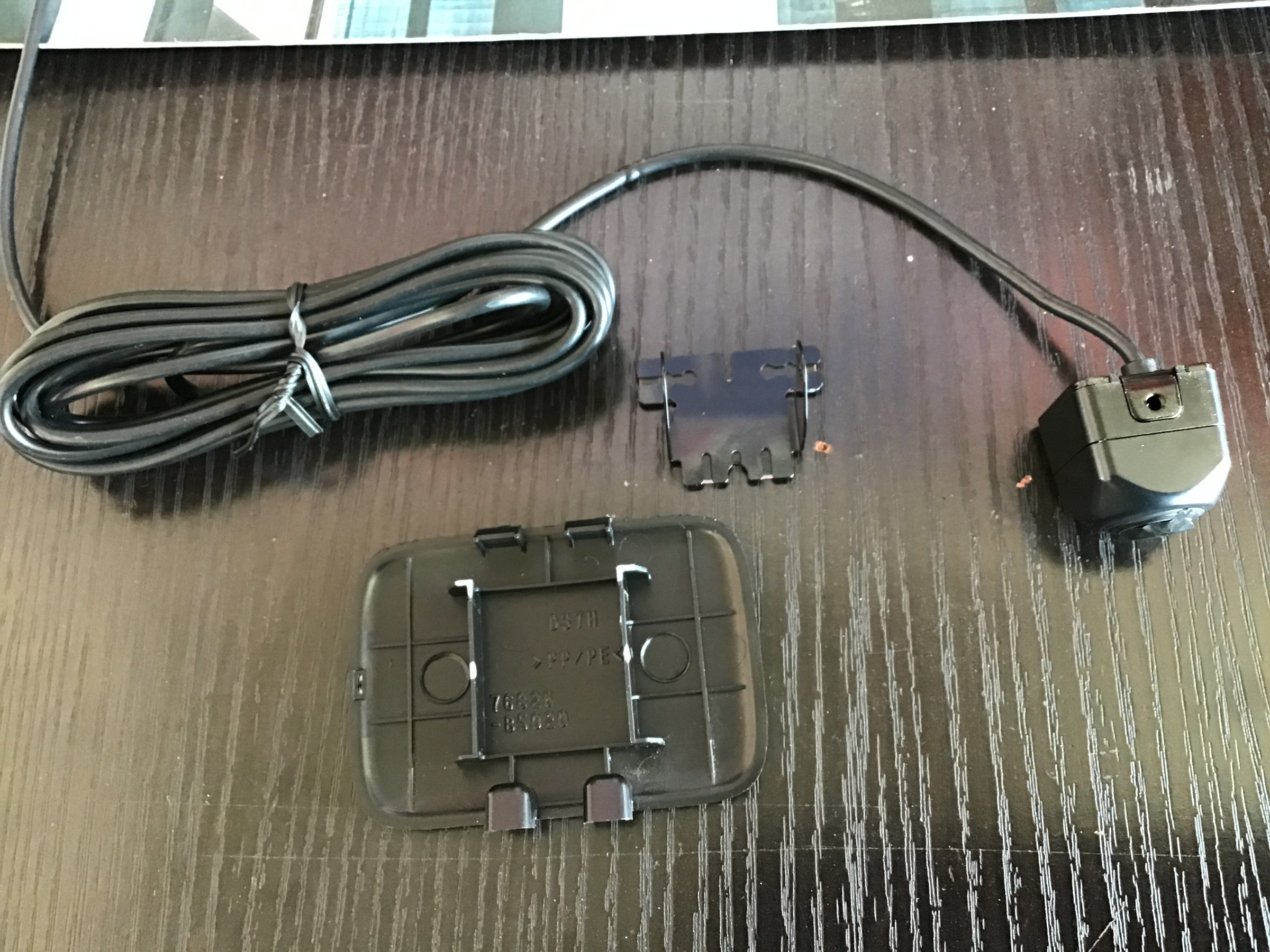

付属のステー金具を3Mテープ固定では樹脂素材にはアウトなので、



















キャップの内側から付属のステー金具を加工して固定させて頂きました。



取り付け位置のカメラアングル対策としては付属のステー金具を、



ＴＡＫＡちゃん流反転術式(ひっくり返しただけ)でアングル調整もバッチリ‼



ここからの通線作業が中々大変でしたね　(;´･ω･)





















画像は取り忘れてしまいましたが、駆動系への配線干渉を避けながら



熱処理対策でコルゲートチューブを使いセンターコンソール下部の



グロメットまで…(ﾟДﾟ;)目視では近いのに配線固定しながらだと距離を感じてしまいます。



運転席側の下まで配線が来ると脳内にZARDの名曲「負けないで」流れて来ますね♬

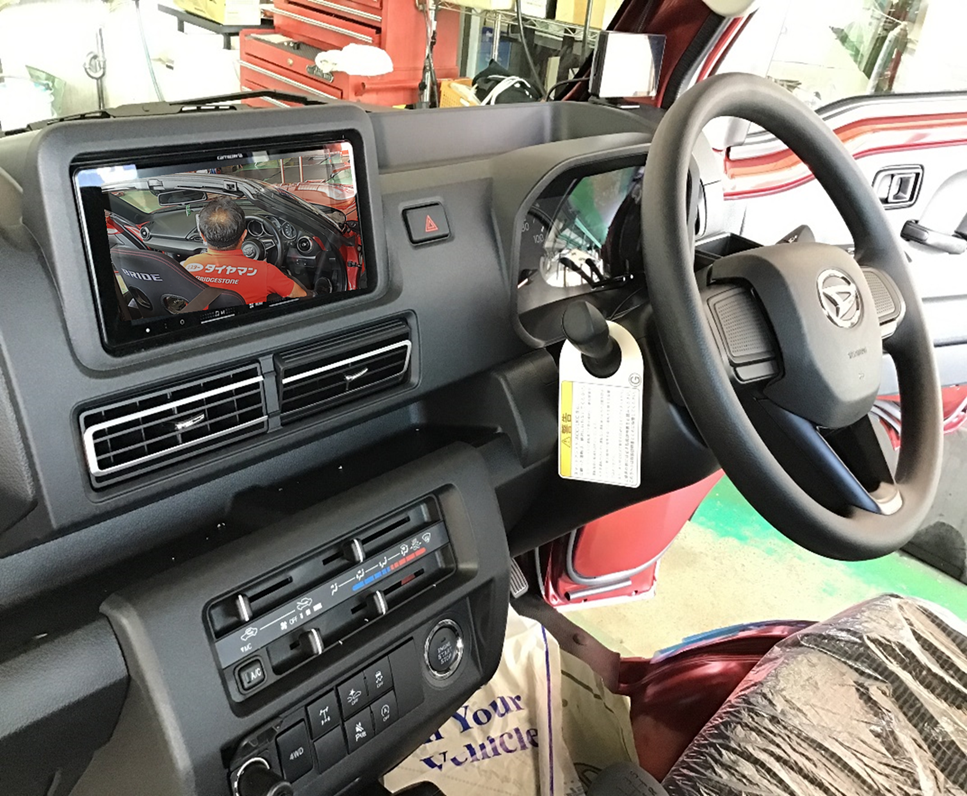

無事に通線作業も終わりバックカメラの動作テスト



確認もしてOKですね…　ん？(ﾟДﾟ;)これはww





コムテックのドライブレコーダーZDR065は前後2カメタイプですので



本体は助手席側に、リアカメラを背面ガラスに取り付けて行きます。



リアカメラ配線は天井からアクセスしてクリア(●´ω｀●)ｂ

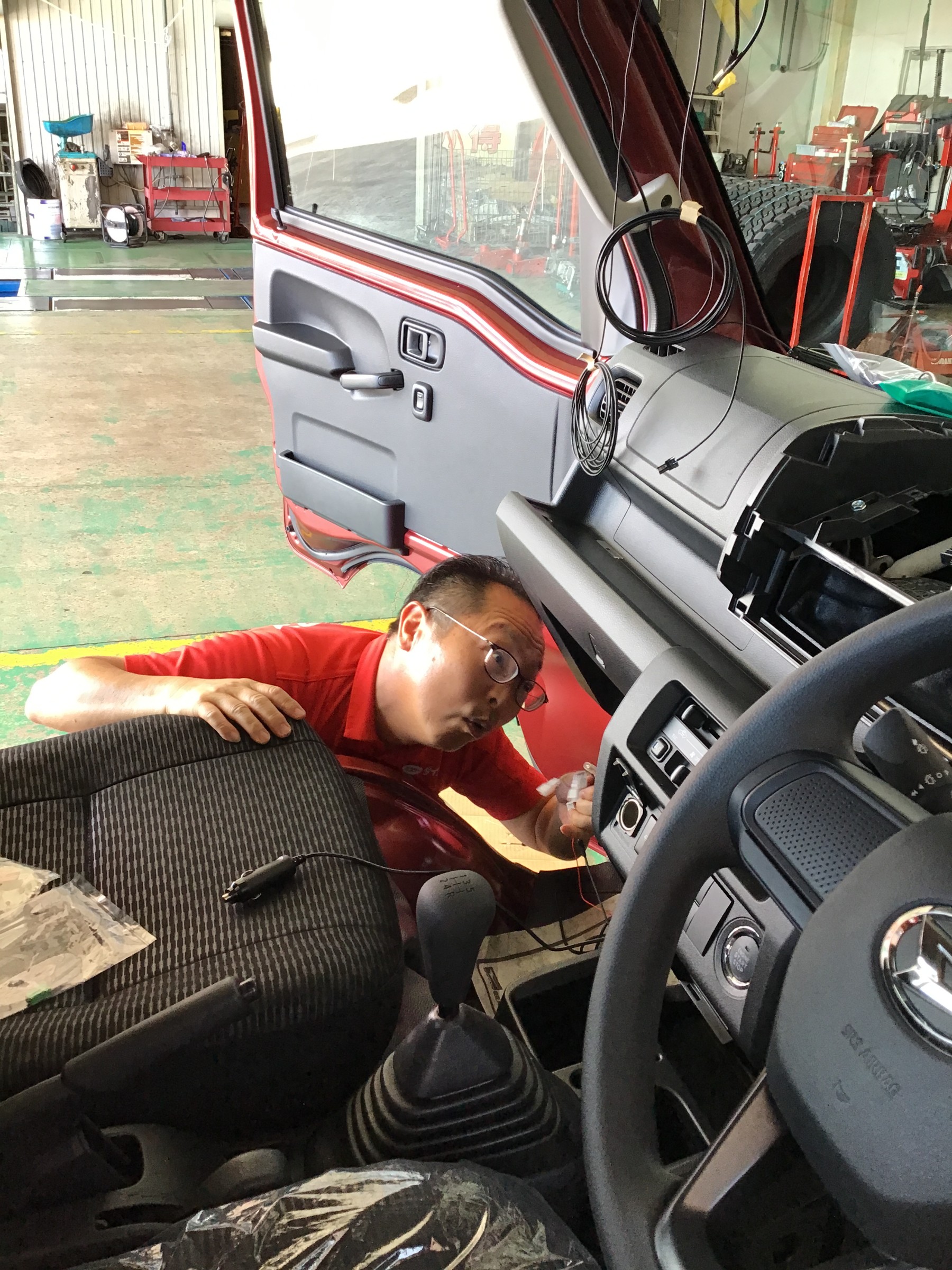

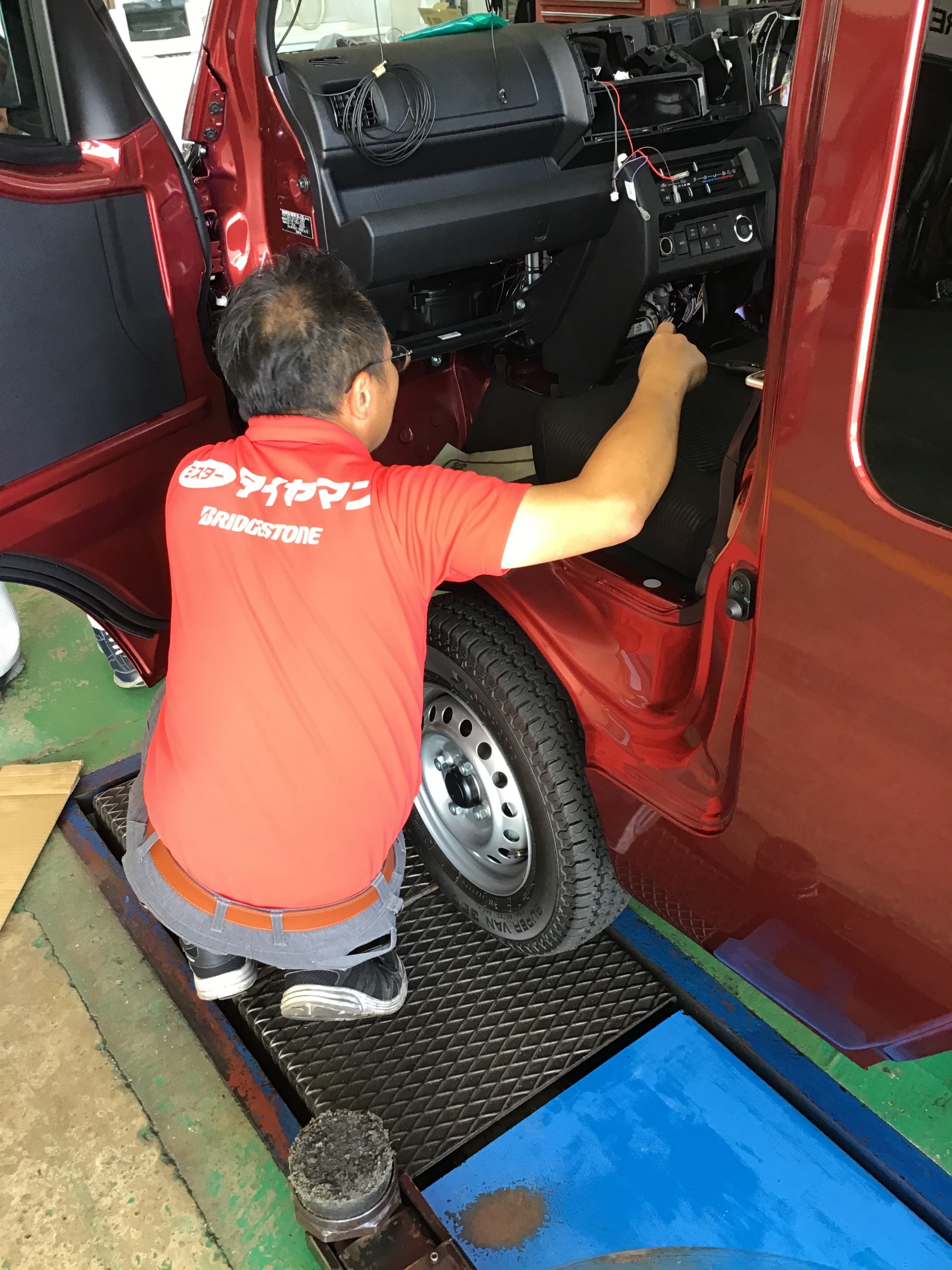

本体は助手席側のAピラーから配線作業をして行きます。



車両によっては通線作業が本当に困難なものがあり、



運転席側や助手席側の足元に仰向け(イナバゥアー状態)で潜り作業なんですよね(;´･ω･)





通線作業の疲労感が大前社長の額にも現れてますね(; ･`д･´)

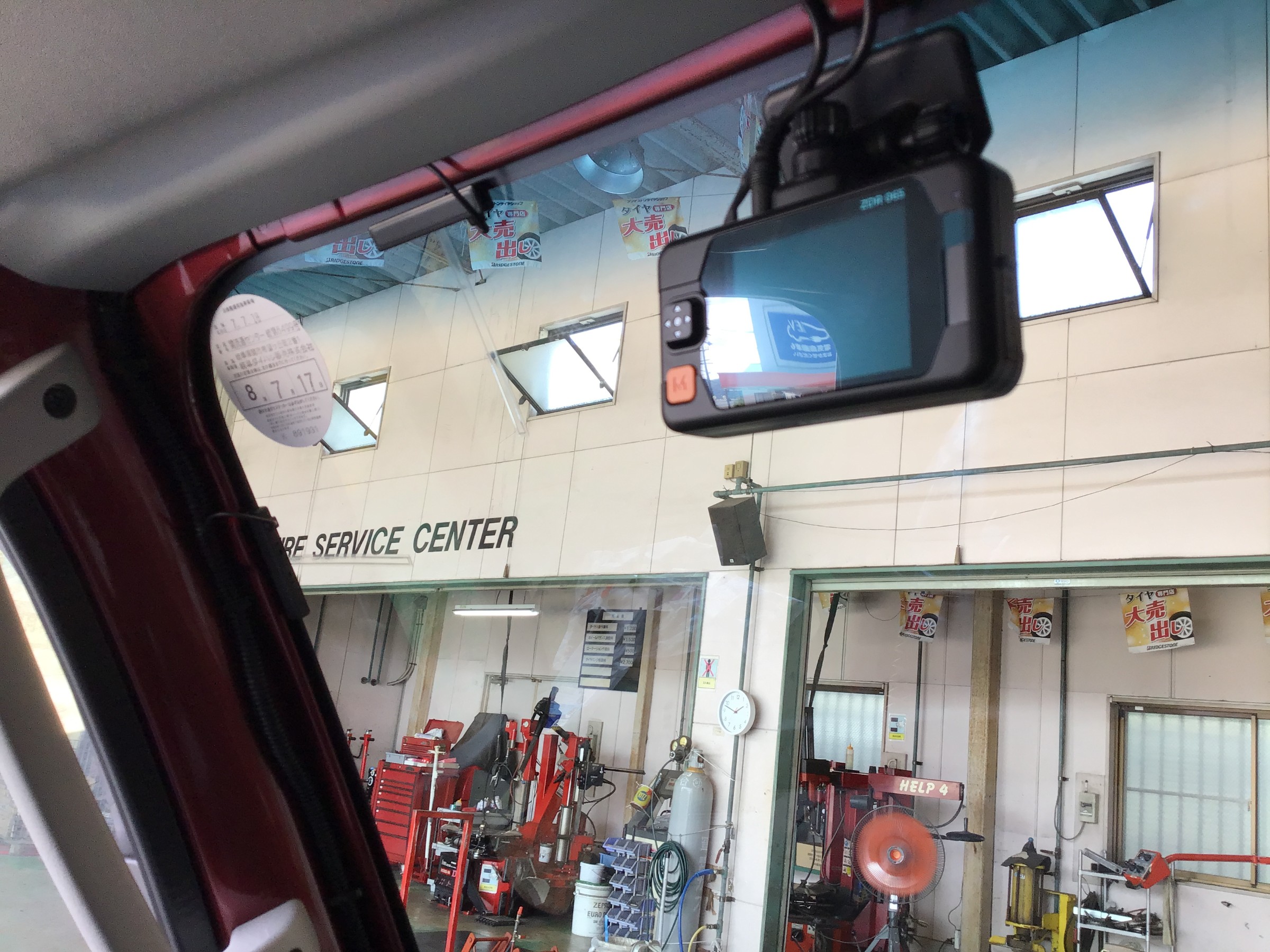

ドライブレコーダーのフロントカメラは助手席側の上部へ取り付け致しました。



配線はボディーとの隙間に隠して目立たなくしております(*´ω｀*)

















乗用車ですとAピラーの裏側に配線を隠せますが…(。-`ω-)



軽トラ系はボディー露出なので色々と配線を隠すには工夫が必要ですね。



コムテックZDR065詳しくはコチラから!!

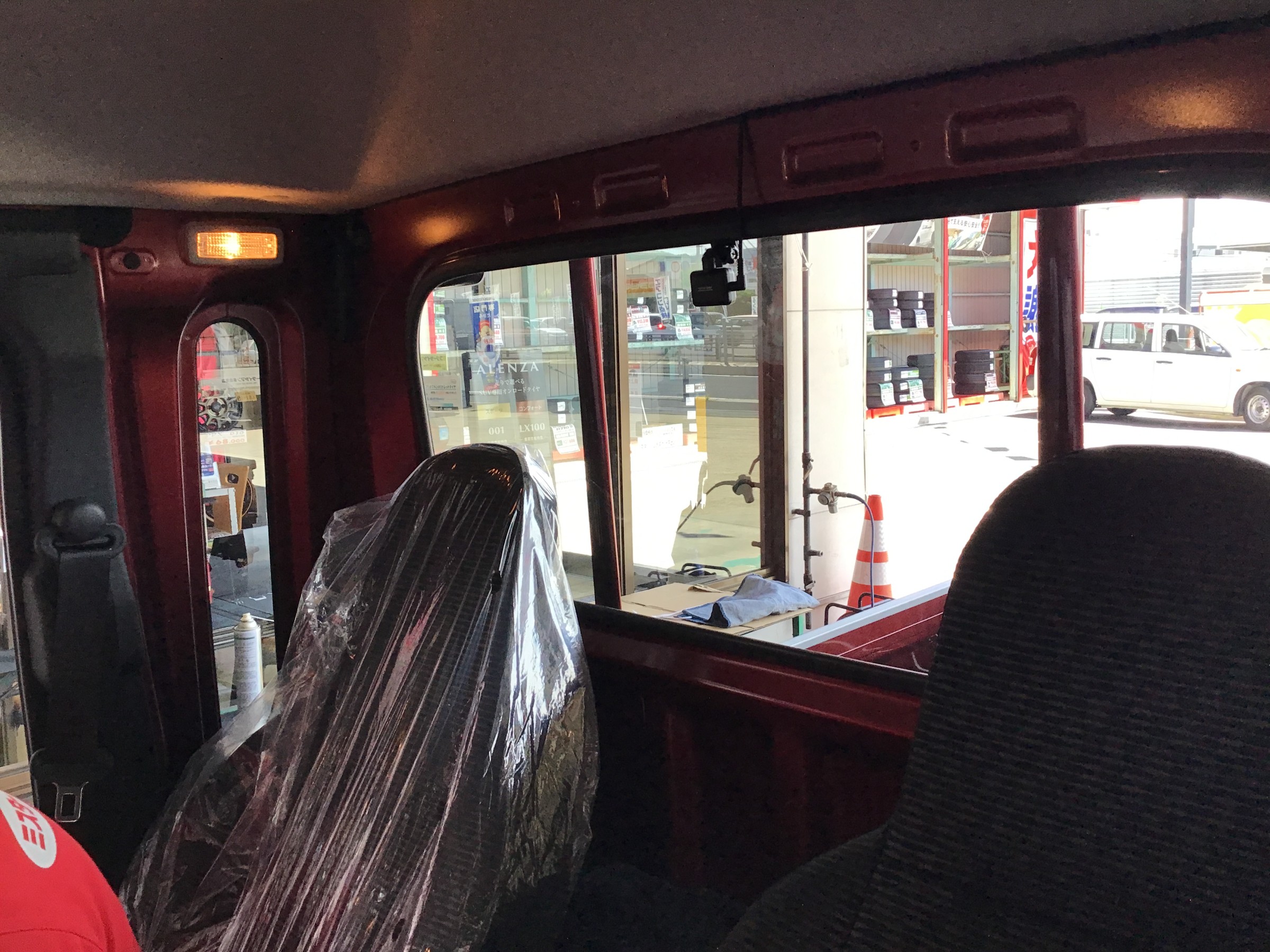

ドライブレコーダー/リアカメラは座席裏に取り付け完了。



車両の構造状取り付け位置は致し方ありません(;´･ω･)

















パナソニックのETCは分離型ですのでアンテナ部分は、



助手席側のダッシュボードの上に取り付け完了。

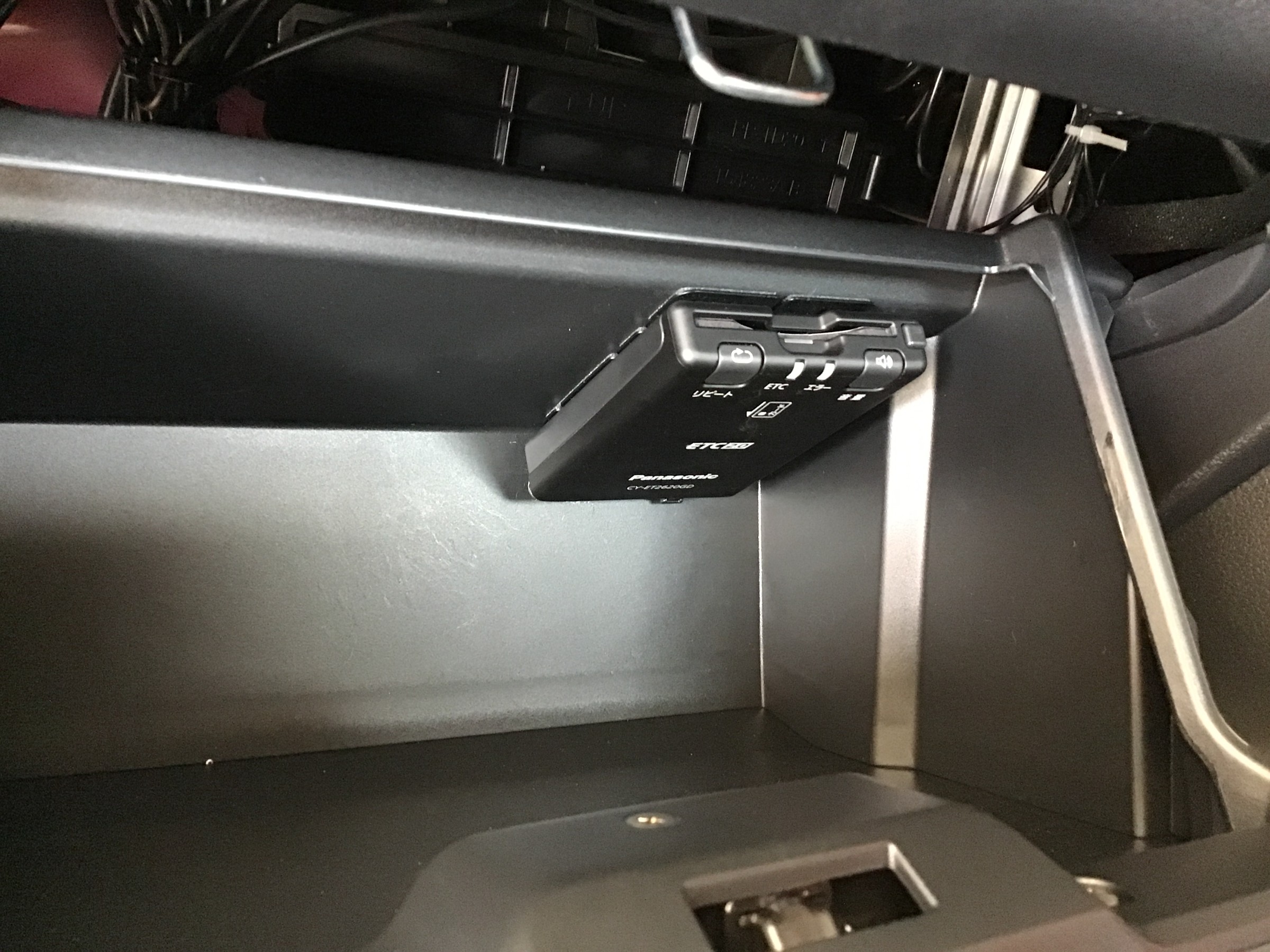

ETC本体はグローボックスの中に取り付けました、



思いのほかグローボックスが小さく本体収納がギリギリでした。





















各機器の動作チェックして無事に作業完了致しました。



通線作業で首回りの違和感(筋肉痛？)が若干ありますが…



まぁ～その内、治るでしょう的な感じでフィニッシュww　( *´艸｀)





オーナー様には多くのお仕事を頂き誠に有難う御座いました。



またのご相談お待ちしております(●´ω｀●)ノ
