トラックにバックカメラ&モニター取り付けも当店にお任せ!ダイナ新車

2020年5月3日

毎度です!! 当店では、5月3日(日)~6日(水)までGW休みをいただきます! 緊急事態宣言が発令されて、憂鬱なGWとなりそうですが、早く収束するように頑張りましょう!



さてそんな中、先日納車前のダイナ新車に、バックカメラとモニターを取り付けて欲しいとのご依頼で。。。



 今回は、予算等の問題もありましたので比較的お安くいける方法で取り付けを実施! 下記でご紹介。



 バックカメラは、パナソニック製。 モニターは、ビートソニックさんのオンダッシュ置き型タイプの5インチ液晶モニター。

 お車が24V車でしたので、ビートソニックさんのDCDC(デコデコ)を使用し12Vに変換!(写真左上)



 配線を見えないように、干渉しないように、さらには防水処理・コルゲートチューブで保護をして配線を引き回します!(写真右上3枚)



 バックカメラは、位置を確認して干渉など無いように計算して取り付け! 配線のは見えないように、穴あけ加工や荷台の箱の中の壁を一部外して引き回し!(写真下左右)

 今回の作業のこだわりをご紹介。

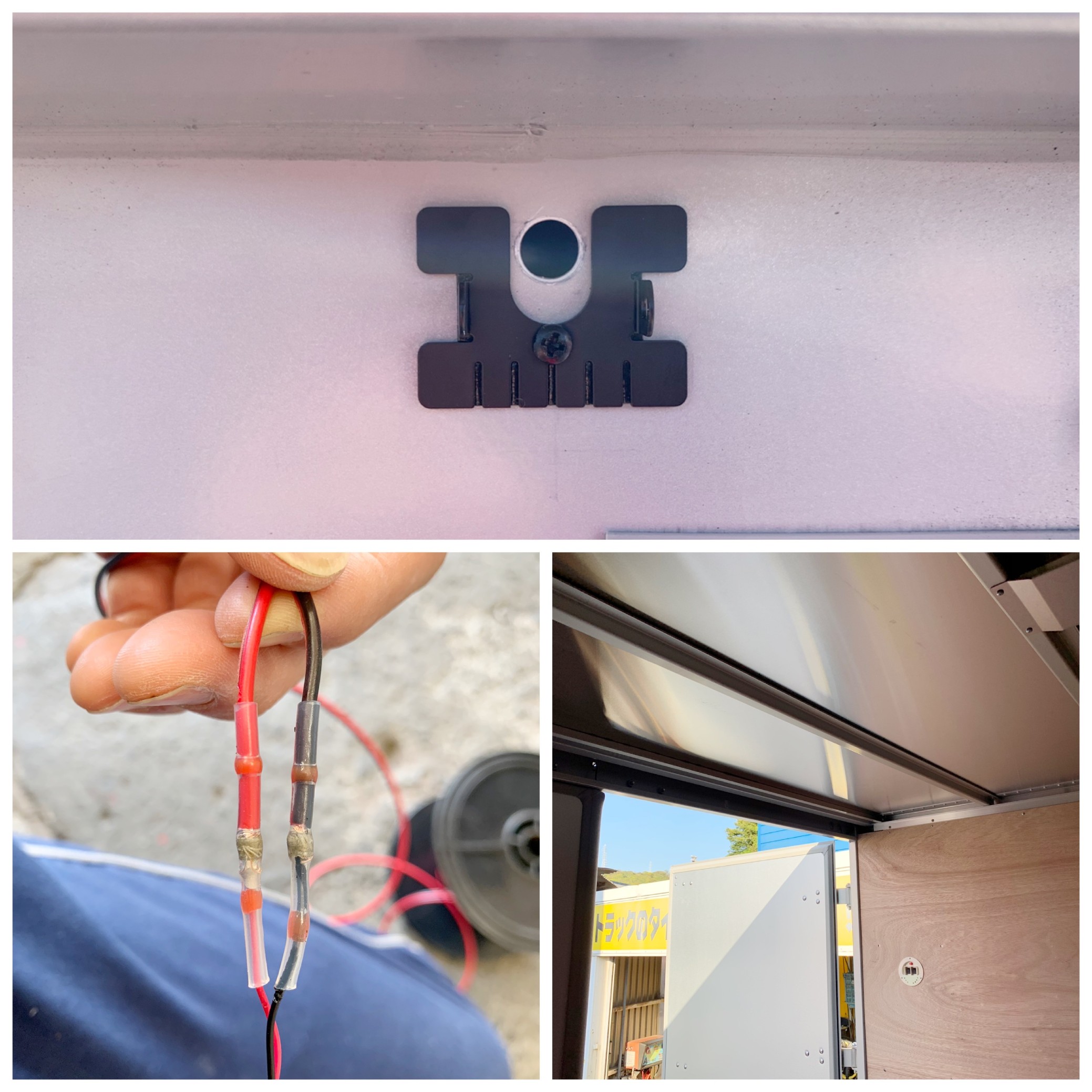

 写真上:配線・コネクタの通る穴を最小限に開けます! 穴を開けた箇所はバリ取りをしてタッチペンでタッチアップ。 配線・コネクタを通した後は、ゴムパッキンを入れてコーキングで防水処理をバッチリ施行!

 バックカメラの取り付けブラケットは、両面で貼り付け+はがれ落ちないようにビスで固定!



 写真左下:車外から引き回す一部配線を延長する必要があったため、配線のつなぎ目を通常のギボシではなく専用の防水圧着をしてさらにコルゲートチューブで配線を保護!



 写真右下:今回は、荷台の箱の中から車内に配線を引き回し! 配線を見えないように工夫しながら引き回し完了!

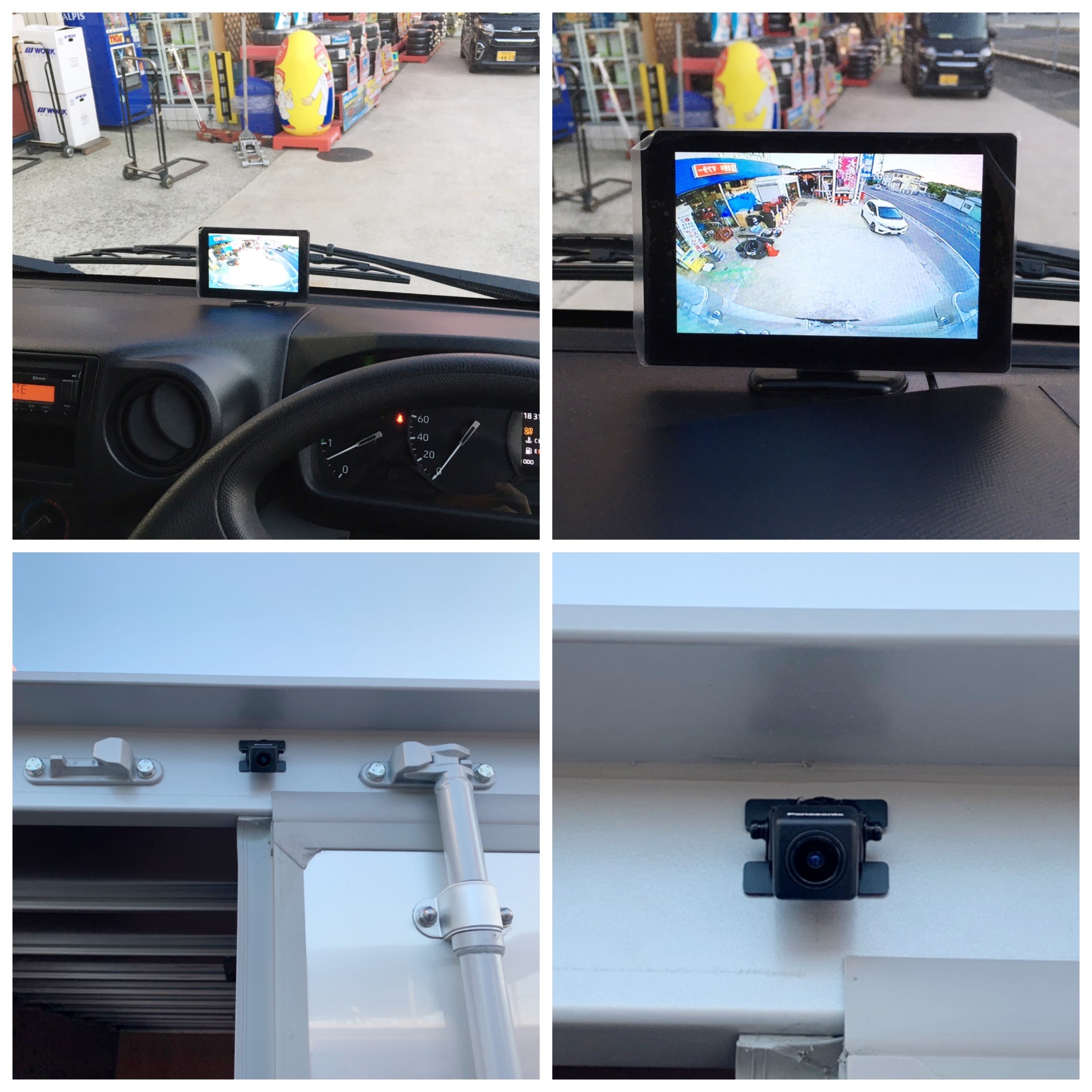

 完成画像は下記の写真をご覧下さい。 今回取り付けた5インチ液晶モニターは、ダッシュボード上部に走行中に視界の妨げにならないように取り付け! バッチリ後方が見えていい感じでしょ!?



 バックカメラも防水処理や取り付けもバッチリ完了! 扉を開いても干渉しないように考慮し取り付け。



※トラックへのバックカメラ&モニター取り付けも実績・経験豊富な当店にお任せください!

 ご予算やご要望に合わせて最適なご提案をさせていただきます! ご相談だけでも大歓迎ですよ~♪
