先日に引き続き当社社長のお車



ホンダ フリード(GT4)



にテレビキャンセラーを取り付け致しました！！

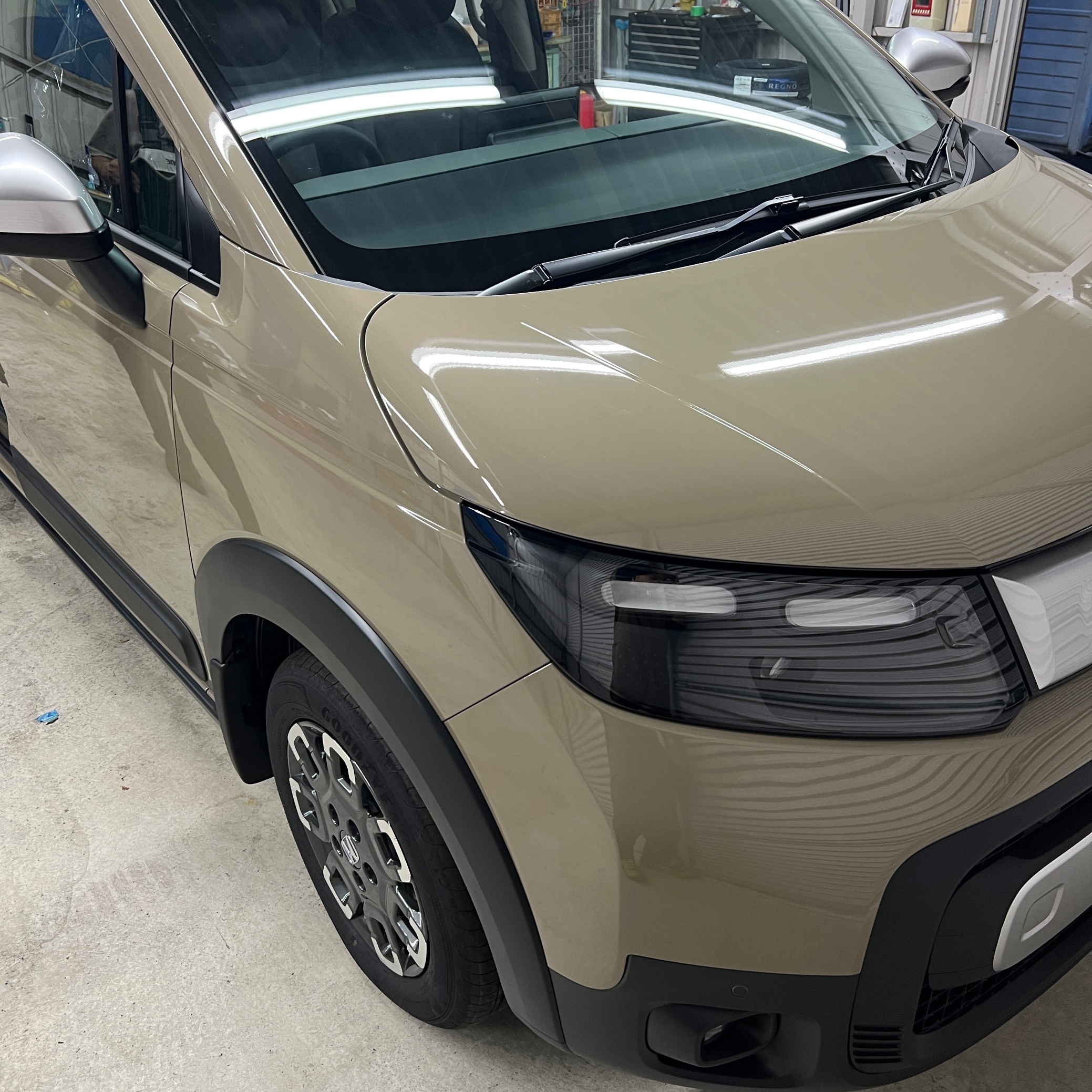

このフリードは本日夕方に納車されたばかりの超新車！！

それにクロースター専用色のデザートベージュ・パールはオシャレで私の好みにはドンピシャです（>_<）❤︎





さてテレビキャンセラーを取り付けするのですが、GT系のフリードのナビパネルをバラすのは当社では初めてなので、試行錯誤しながら慎重にバラしていきます(>_<)

ちなみにこちらのお車は11.4インチ Honda CONNECTナビ 装着車 です。

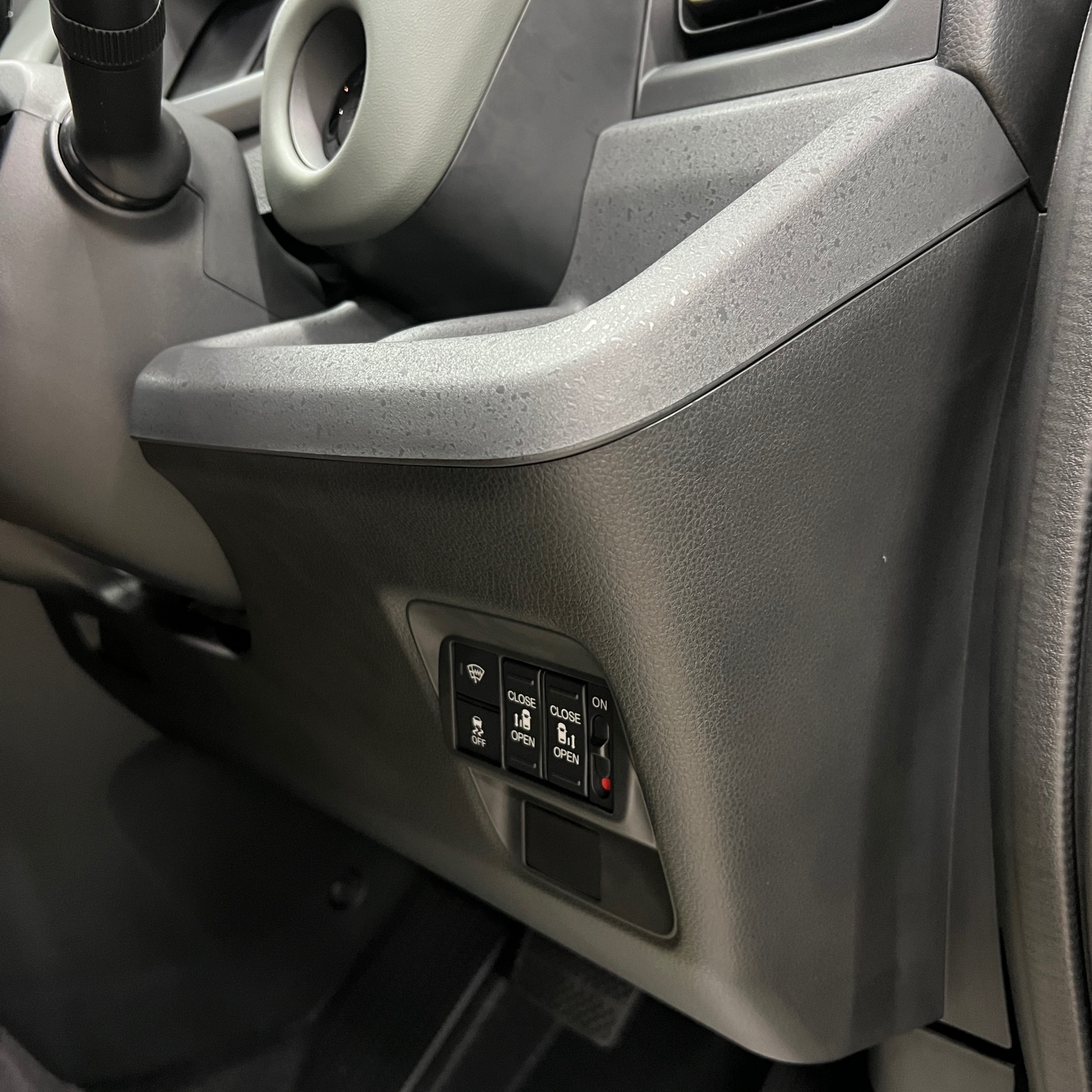

まず最初に運転席足元右側のパネルを外します。

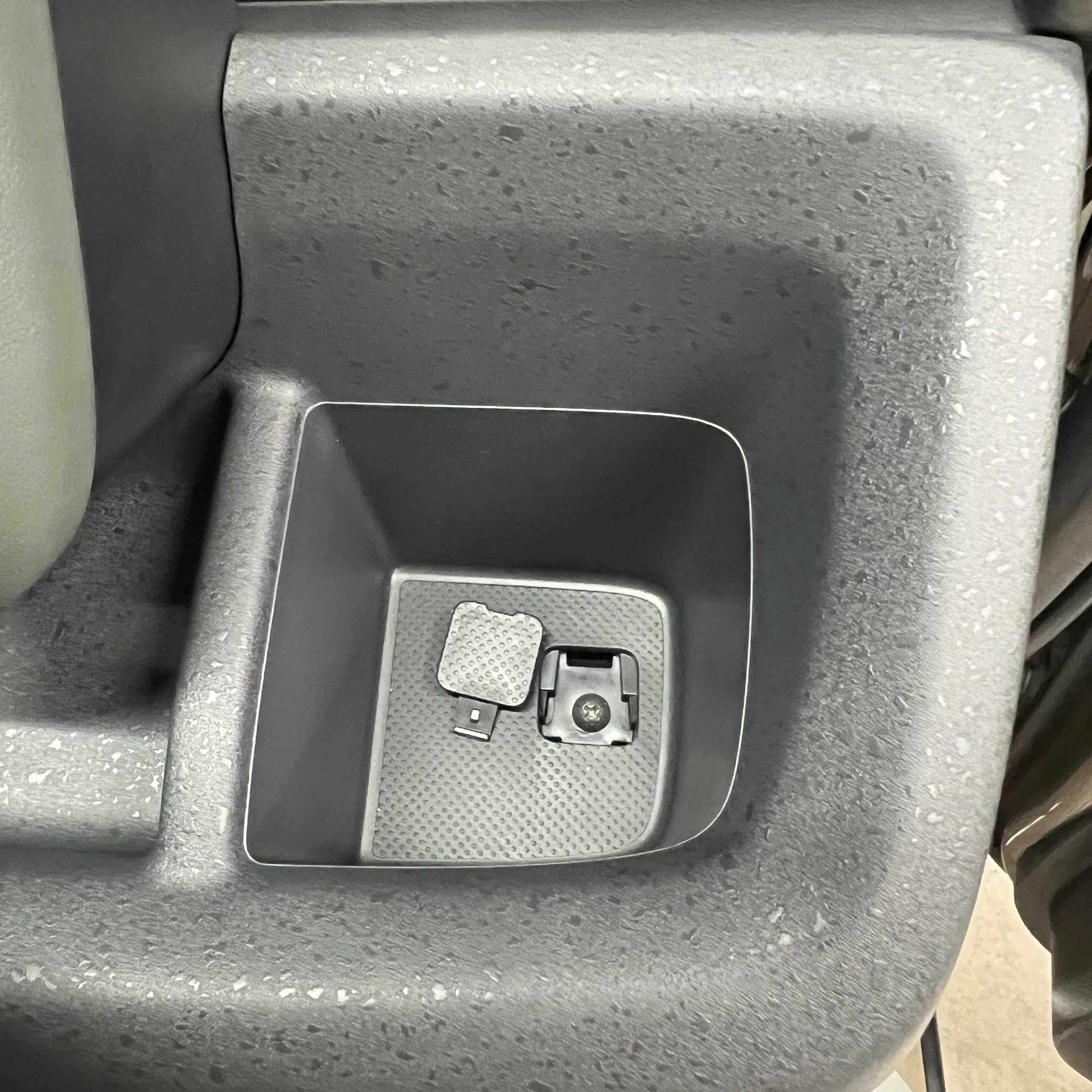

ドリンクホルダー内の蓋をマイナスでめくり、ビスを外します。

そしたらパネルを手前に引くと外れます。

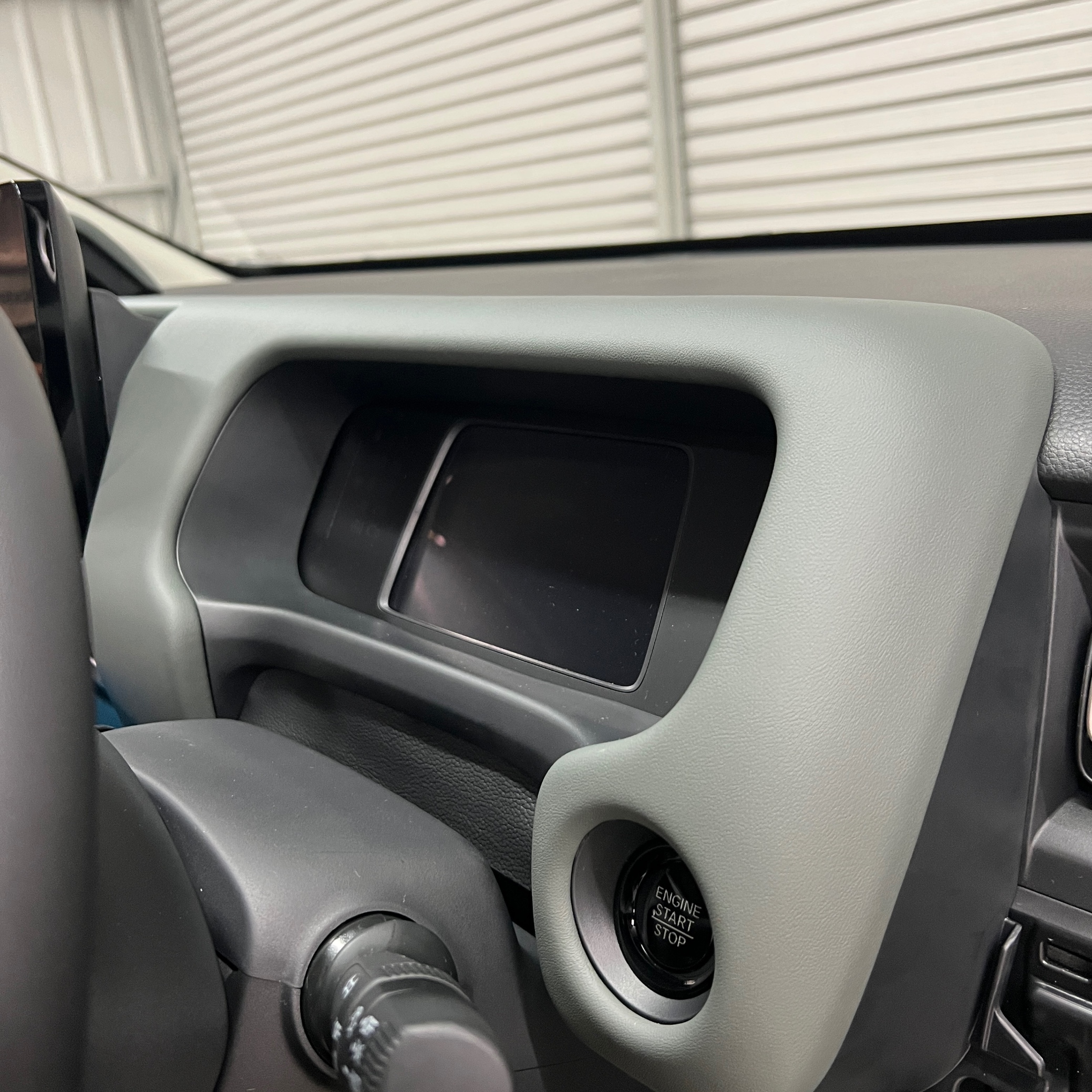

足元のパネルが外れたら次はメーターフードになります。

こちらはそのまま真っ直ぐ引っ張るだけです。



ただ上などは指をかける場所が無いので、コラムカバーの間から手を入れ引っ張ってみると案外簡単に外れます。

ただ少し硬いので勇気をもって引っ張りましょう［°□°]



引っ張り出すとスタートボタンも一緒に外れますので、忘れずカプラーを抜いてください。

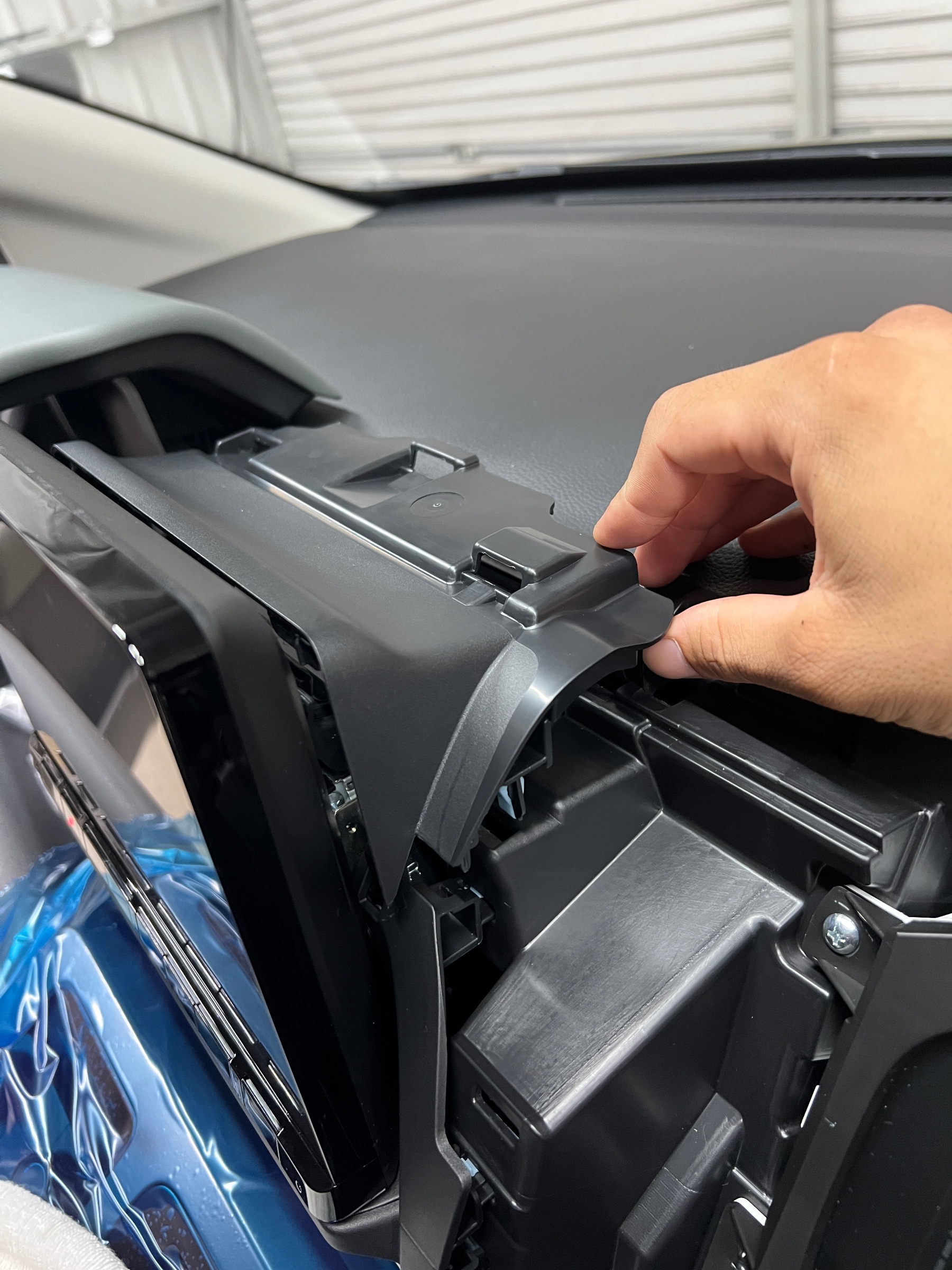

次はモニター裏の蓋です。

こちらも引っ張るだけですが、これがまた結構硬いです(>_<)

それもパネル自体薄いからか、外す時に少しよじれますが変形などはしにくいかと思います(^^)

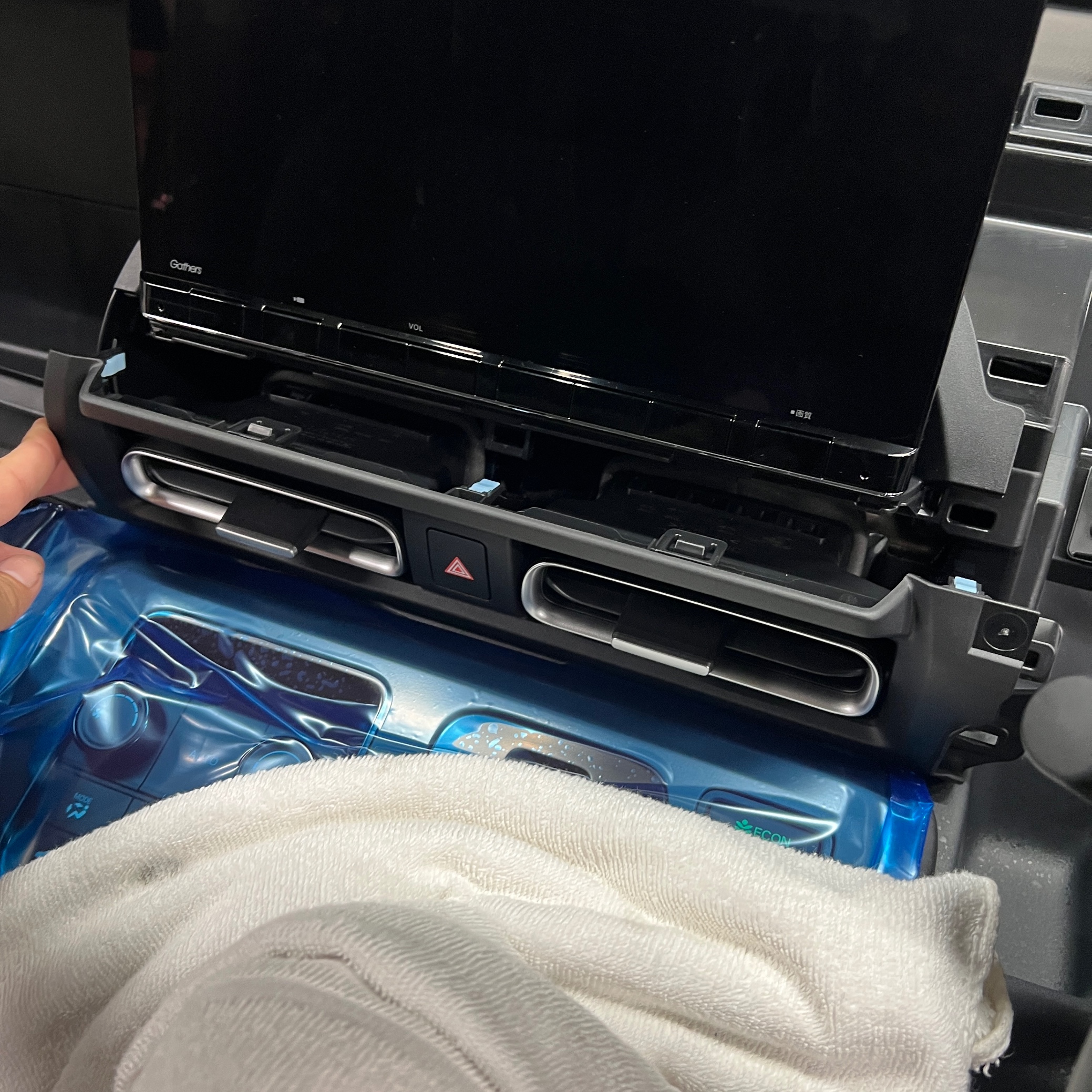

次はモニター下の吹き出し口です。

これも引っ張るだけです。

硬くはないですが、手前にエアコンパネルなどの傷つきやすい物もあるのでマスキングはしておいた方が良さそうです(>_<)



前型フリード(GB5.6)に比べればはるかに怖くないですが、それでもやっぱり怖いので後悔しないようにマスキングはしておきましょう(^_-)







最後にやっとここでナビに直接アクセスできます！

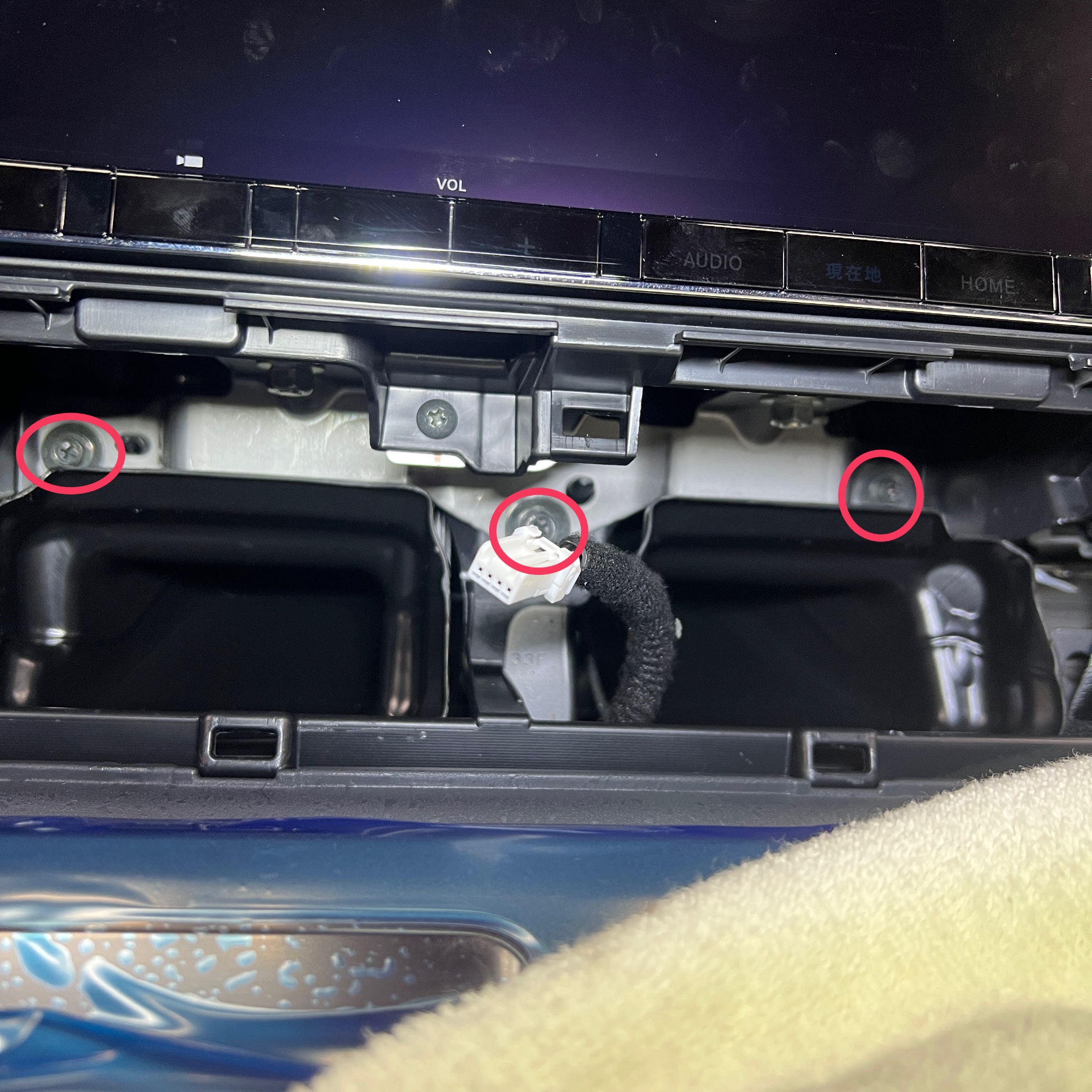

取り付けステーが固定されている赤〇のボルトを3本外します。



【ここで注意】

ボルトを外したすぐ手前がエアコン吹き出し口になっております！

ここに落とすと取り返しのつかない事になりますので、外す時付ける時は気をつけて行ってください！！



注意して3本のボルトを外しモニターを引っ張るとやっと外れます(*^^)v

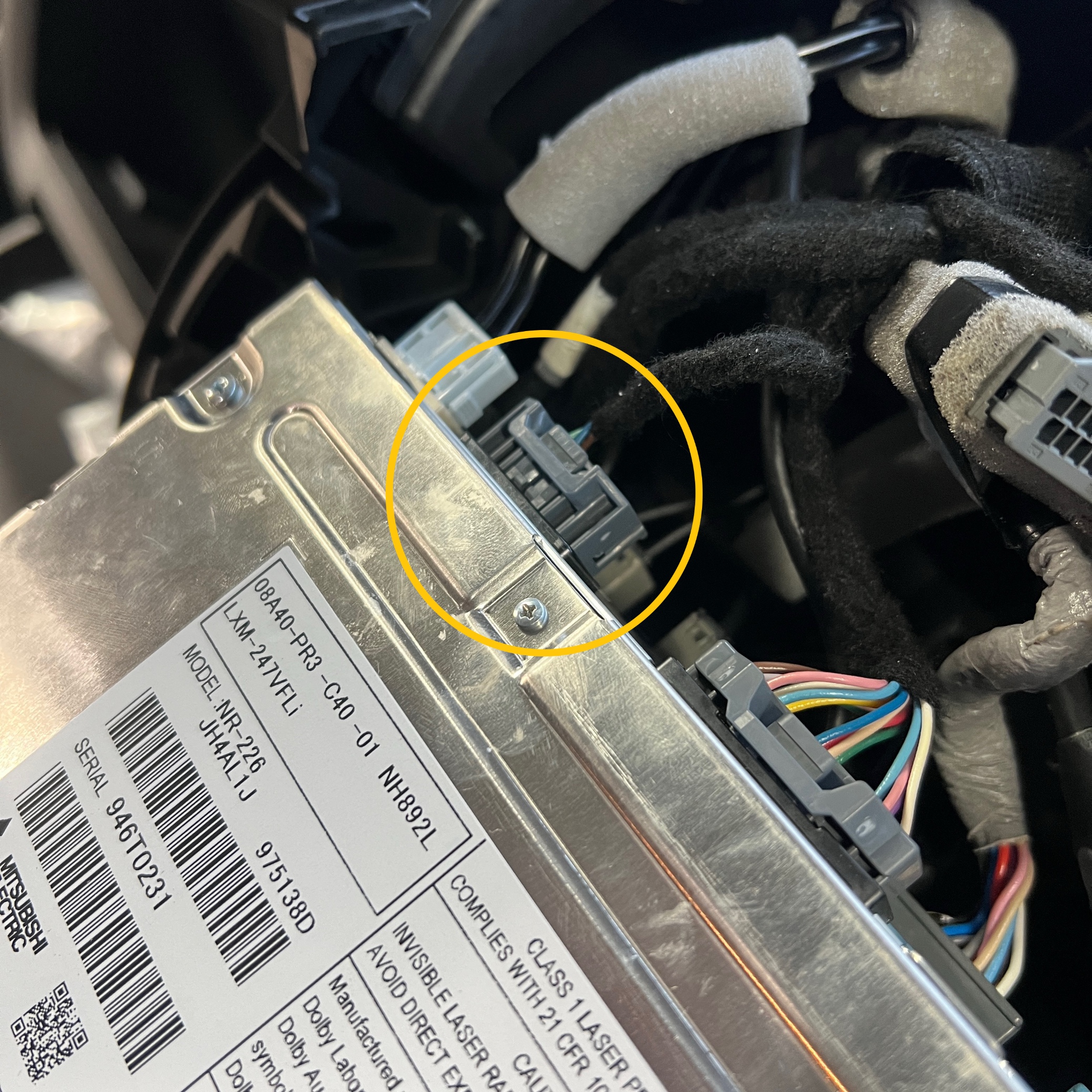

テレビキャンセラーを付けるのは黄色〇の24ピンカプラーに差し込みます！！

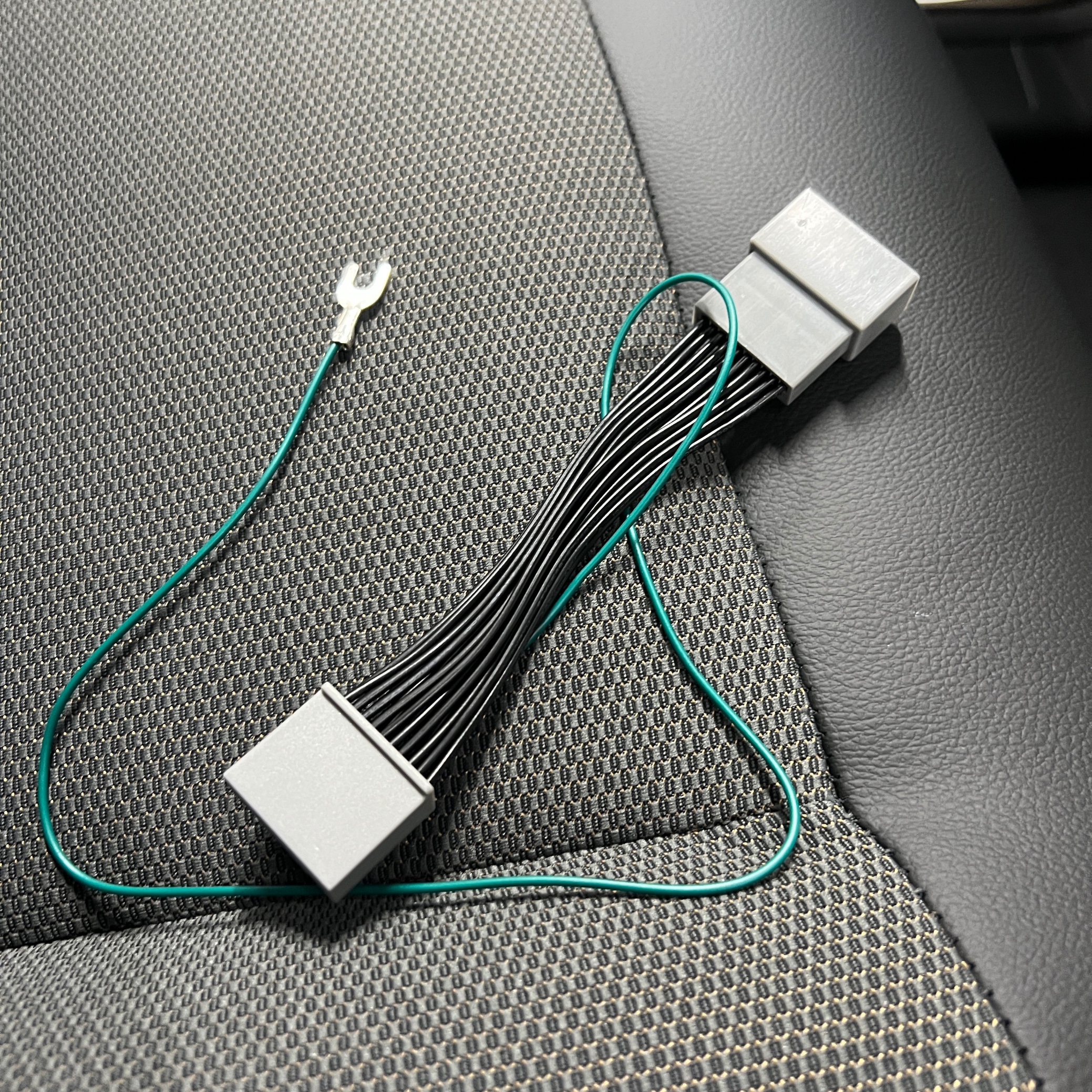

テレビキャンセラーの緑色の配線はアースになりますので、ナビ本体側面のネジ部に挟み込んで下さい(^_-)





これでテレビキャンセラー取り付けは終了ですので、逆の手順で戻して完成です(^^)







今回は初めての車で、情報もなく少し試行錯誤いたしました…



ただ当社では今までの経験と知識があるスタッフが多数いますので、オーディオ関係も得意です(*^^)v



今回のようなテレビキャンセラーなどはもちろん、ナビやドライブレコーダー.スピーカー交換なども承りますので是非当社にお任せ下さい(^^)
